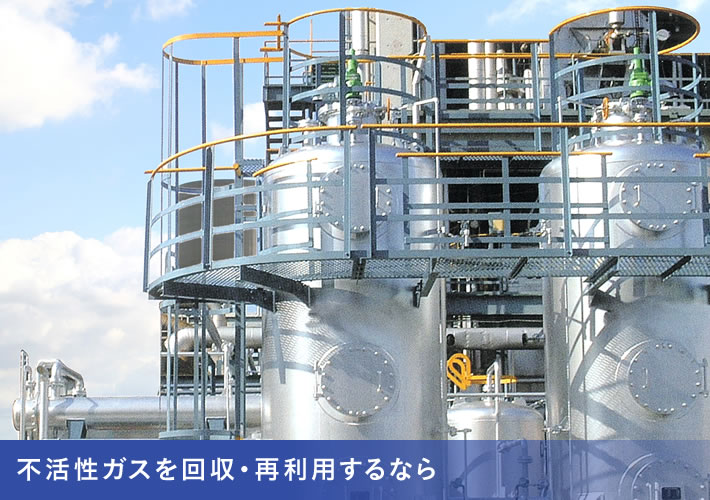

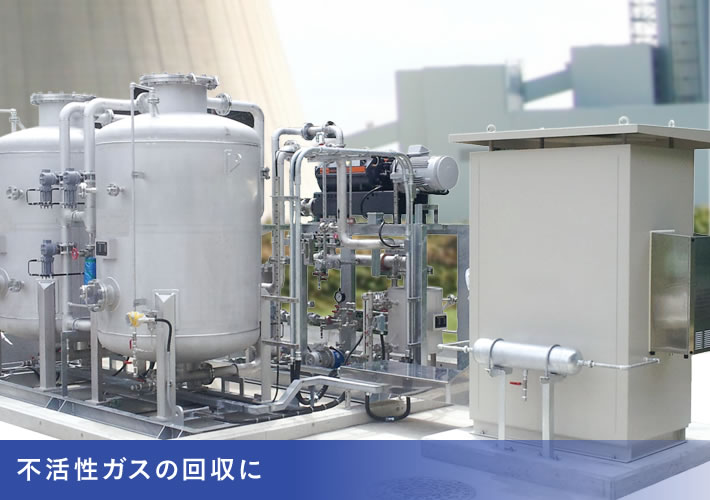

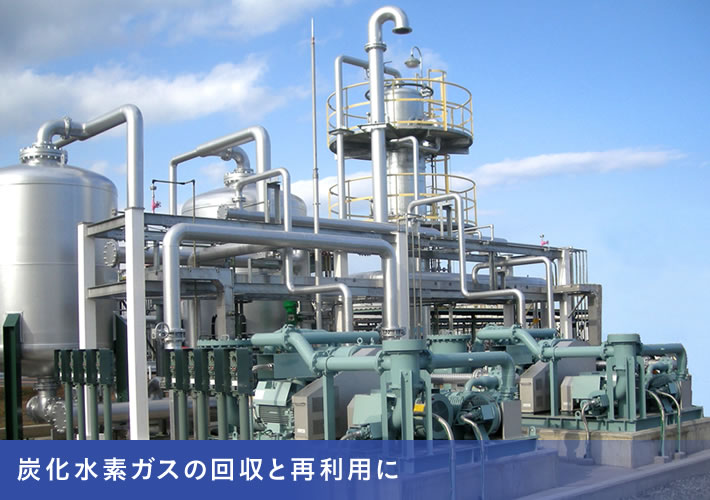

炭化水素ガスの回収と再利用に 不活性ガスを回収・再利用するなら 不活性ガスの回収に

各タイプ共通機器構成

主要機器(共通)

A:吸着塔  吸着材を充填する容器です。

B:吸着材(吸着塔の中に入れます) フィードガス中のVOCを吸着させるための吸着材です。
ガス種、濃度、風量によって最適なものを選定します。

C:真空ポンプ  吸着したVOCを脱離させるために使用します。回収液の純度を高めるためにドライタイプのものを使用します。

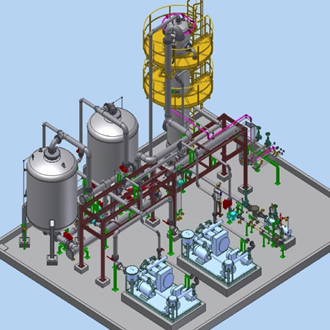

主要機器(吸収法)
主要機器(吸収法)
①吸収塔

脱離させたVOCを吸収液に吸収させるための容器です。

②供給ポンプ

吸収液を供給するポンプです。

③回収ポンプ

VOCを吸収させた液を払い出すポンプです。

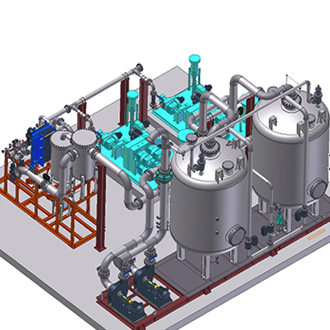

主要機器(冷却法)
主要機器(冷却法)
①クーラ(熱交換器)

脱離させたVOCを液化させるために使用します。

②回収タンク

液化したVOCを回収する容器です。

③回収ポンプ

液化回収したVOCを払い出すポンプです。

その他の必要ユーティリティー

・電気  ・計装空気

場合によって必要な機器

必要に応じて以下の機器を使用します。

フィードクーラ(熱交換器)フィードガスの温度が高く、吸着に悪影響を及ぼす場合に使用します。

コンプレッサー:計装空気が無い場合その供給源として、もしくは精製ガスを加圧して系外に排出する場合に使用します。

ブロワ:フィードガスの発生条件で,差圧が1.5kPaG以下の場合に使用します。

チラー:チラー水、ブライン水が無い場合に使用します

クーリングタワー:VRU内で冷却水を循環させる場合に使用します。

冷却水ポンプ:VRU内で冷却水を循環させる場合に使用します。

場合により必要となるユーティリティー

・冷却水  ・ブライン水  ・窒素
